Für den Aufbau meines Smart Home Systemes lag mein Schwerpunkt auf der Kompatibiliät der verschiedenen Systeme. Auch der Kostenfaktor ist ein
Aspekt der genau betrachtet werden soll (deswegen habe ich von einer KNX-Steuerung abgesehen, ist für mich nicht handelbar)
Die Entscheidung viel deshalb auf folgende Auswahl an Hardware und Software:

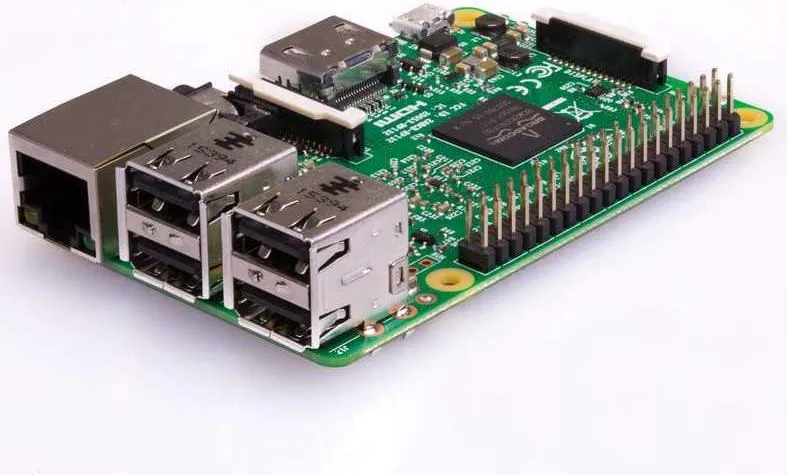

- Raspberry Pi 3B 4 Gb
Verwendung für RaspberryMatic (voll kompatibel mit Homematic der Fa. eQ-3)

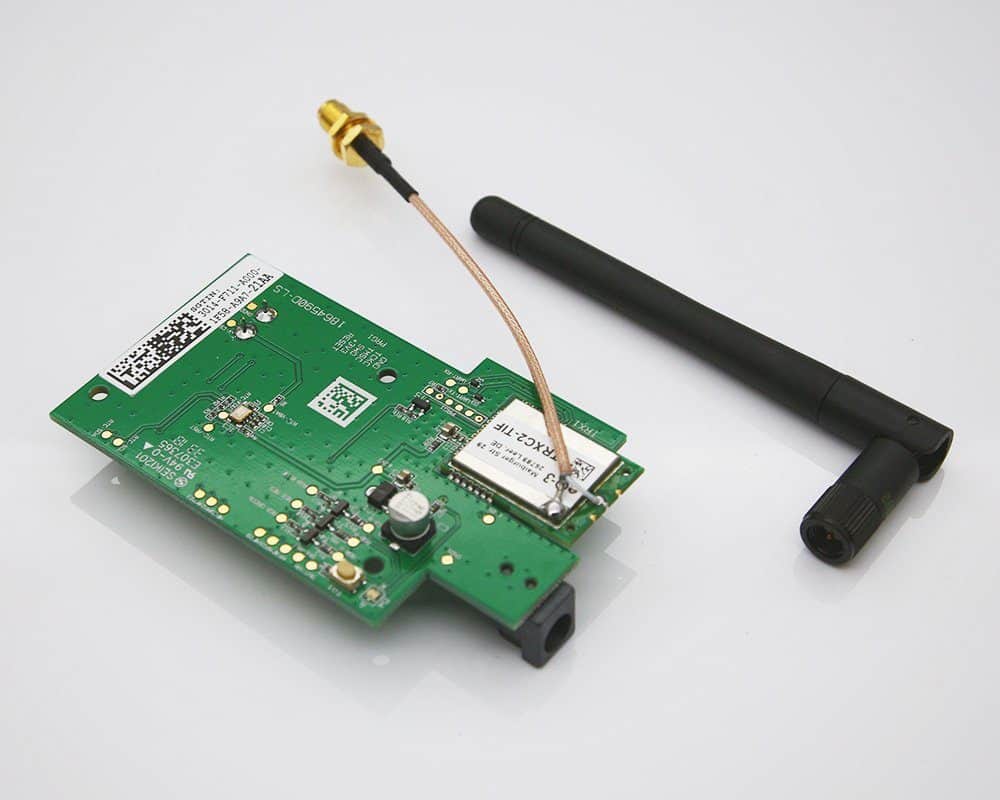

Es gibt eine Vielzahl von Aktoren, für jeden Anwedungsbereich - Funkmodul Charly Aufsatz für Raspberry Pi 3B

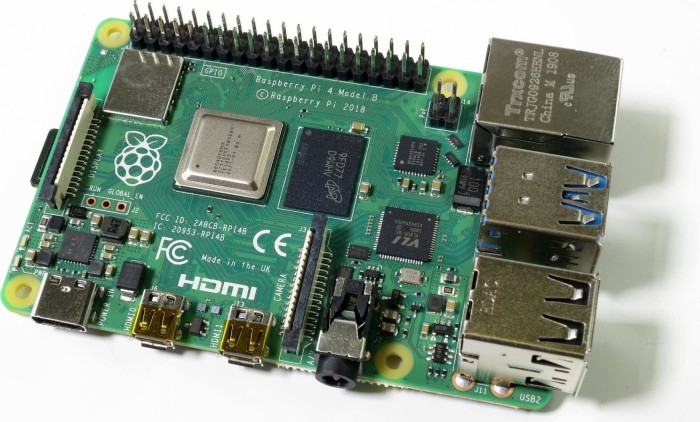

hier mit externer Antenne für die Frequenz 868 MHz zur Reichweitenerhöhung - Raspberry Pi 4 4Gb
für eine Installation von ioBroker
ioBroker ist eine freie, in JavaScript entwickelte Softwarelösung, die Komponenten zur Gebäudeautomatisierung von den verschiedensten Anbietern hersteller- und protokollneutral in einer
Plattform miteinander verbindet.Es werden zahlreiche sogenannte Adapter zur Verfügung gestellt, um verschiedenste Heimautomatisierungssysteme zu unterstützen.
Es sollten so viel Systeme wie möglich miteinander kombinierbar sein. In der Zwischenzeit sind es über 550 Adapter die hier einsehbar sind.
Verarbeitet habe ich folgende Komponenten und Firmen:
- Aqara - Türkontakte, Temperatursensor, Lichtsensor
- ZigBee - Lidl-Komponeneten von Silvercrest, IKEA Tradffri Schalter, Taster Bewegungsmelder, Philips Hue
- Deconz - für die Verarbeitung des ZigBee-Protokolls
- LINUX - als Softwarebasis (Raspian,
- Mi - Produkte (China)
- MERROS
- 433 MHz schaltbare Steckdosen (Baumarkt) mit DIP-Einstellern
- Homematic, Homematic IP - Aktoren, Jalosiensteuerung, Aktoren, Bewegungsmelder, intel. Schalter mit Displ.
- Tabletsteuerung über FullyBrowers als zentrales Steuerpanel, auch als Terminüberwachung und Erinnerung
- Steuerung von programmierbaren LED-Strips (WS2812B, einzeln adressierbare LED) über ESP8266 / ESP32 und MCU
- Einbinden von Security-Kamera mit Push-Nachricht, Alarmanlage programmierbar
- Alexa Steuerung, Jalosien / Termine / Licht
- Wetterdaten vom DWD & Wetter.com und weitere Verarbeitung Auswertung
- Mähroboter Steuerung intergriert (aktuell nur Landroid getestet)
- Terminverwaltung integriert über iCal-Dateien, z.Bsp. Abfallwirtschaft

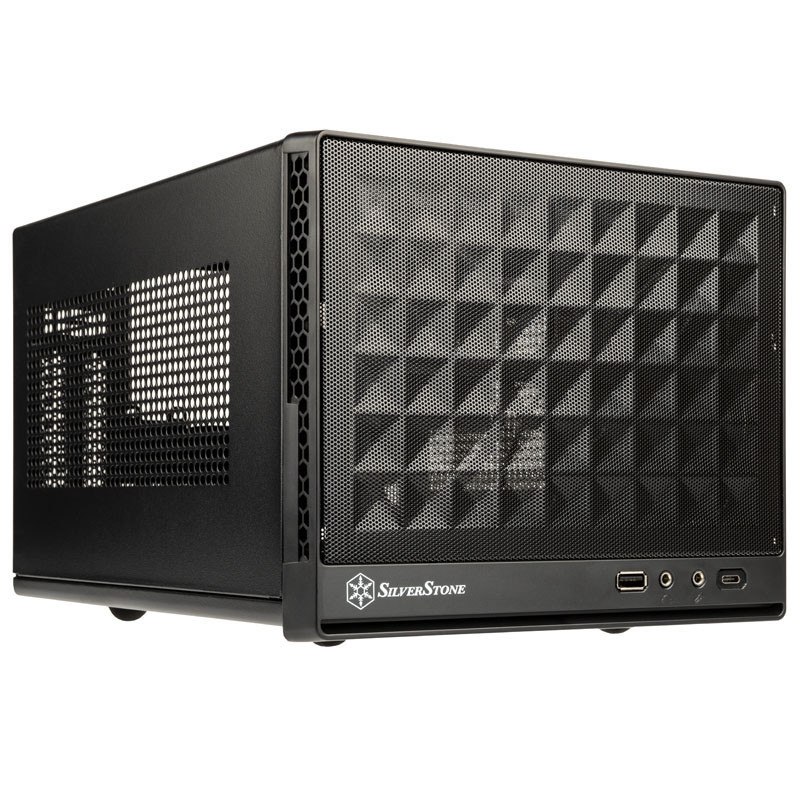

Einbau der Komponenten fand in diesem Gehäuse Platz:
Sie auch Bildgalerie Server
Herstellung Schaltplan / PCB
Weitere einfache Module habe ich entwickelt für
- 433 MHz Baumarktsteckdosen
- Thermosteuerung des Lüfters mit optischer Anzeige an der Vorderfront
- Stromversorgung für versch. Spannungen 3.3V, 5V, 12V
- Relaissteuerung 4fach + 1 Relais auf der Hauptplatine
- Modul für Stromüberwachung
- Modul für die Auswertung und Steuerung von GPIO

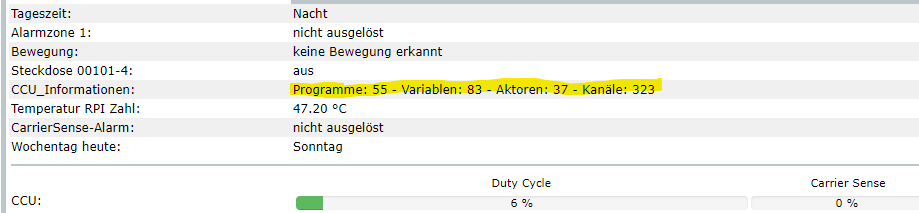

Weitere Module sind möglich., z.Zt. laufen diese Aktionen
... wird laufend ergänzt und erweitert ...
